Bourdon manometer

Een bourdon manometer (ook wel buisveermanometer) is een veelgebruikte mechanische manometer voor het meten van druk in industriële toepassingen. Bij EMVO Techniek vindt u een uitgebreid assortiment bourdon manometers, geschikt voor het meten van de druk van gassen en vloeistoffen. Dankzij hun eenvoudige, maar robuuste constructie zijn deze manometers betrouwbaar, onderhoudsarm en breed inzetbaar.

Als gespecialiseerde groothandel levert EMVO bourdon manometers in diverse uitvoeringen, drukbereiken en materialen, zowel uit voorraad als op maat.

Meten overdruk in water of vloeistoffen

Nauwkeurigheid is bij het meten van overdruk, onderdruk of verschildruk erg belangrijk. Heeft u een manometer nodig voor een industriële toepassing? EMVO Techniek heeft een uitgebreid assortiment van manometers voor explosie gevaarlijke omgevingen. Deze voldoen aan alle eisen op het gebied van de ATEX 94/9/EC en IECEx regelgeving. U kunt denken aan de volgende manometers:

Bourdon manometers (buisveer manometers);
Membraan trommel manometers;
Differentiaal manometers en recorders.

Voor meer informatie over één van de bovenstaande meetinstrumenten verzoeken wij u om contact met ons op te nemen. Wij voorzien u van passend advies, zodat u hét juiste meetinstrument voor uw toepassing verkrijgt.

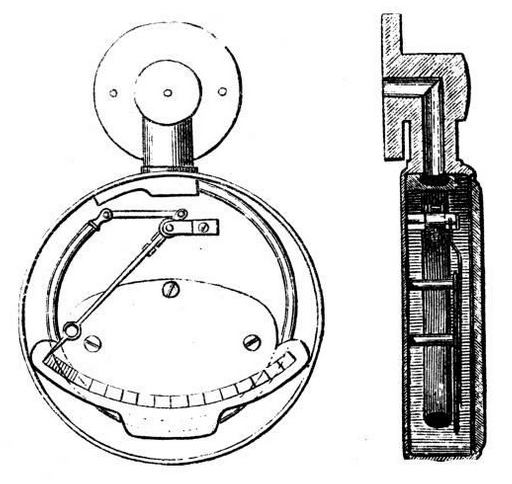

Hoe werkt een Bourdon manometer?

Een Bourdon manometer wordt ook wel een buisveermanometer genoemd en is vernoemd naar het metalen buisje, meestal van messing, waarmee de druk gemeten wordt. Het buisje is van binnen hol heeft de vorm van een C of een spiraal. Hoe hoger de te meten druk, hoe langer het buisje. Verder is de doorsnee niet precies rond, maar eerder ovaal; het is wat afgeplat. Aan één kant is het buisje open. Wanneer er druk wordt uitgeoefend op de binnenwand van de buisveer, zal de doorsnede wat minder ovaal worden, waardoor de buis rechter zal trekken. Die beweging wordt aan het gesloten uiteinde via een mechanisme met allerlei koppelingen en tandwieltjes uitvergroot worden en omgezet in een roterende aanwijsnaald. Op een schaalverdeling zal die naald aangeven wat de druk van het medium is. Wanneer de druk afneemt, zal het buisje zijn oorspronkelijke C-vorm weer terugkrijgen en trekt de wijzer op de wijzerplaat ook weer terug naar links.

Mogelijkheden

U kunt bij ons bourdon manometers bestellen met veel verschillende schaalverdelingen, afhankelijk van de normale druk van het te meten medium. Ook qua nauwkeurigheidsklasse valt er veel te kiezen. Daarnaast kunt u kiezen voor een bourdon manometer in bar, of in een andere drukeenheid. Verder zijn er ook verschillen te benoemen op het gebied van:

Aansluitingspositie (onder of achter);
Montagewijze;
Behuizing;
Grootte.

Wij begrijpen dat het vaak lastig is om de juiste manometer te kiezen. Wij helpen u dan ook graag bij het maken van de juiste keuze. Neem daarvoor gerust contact met ons op.

Opdruk

Wilt u de manometer laten personaliseren door er een opdruk van bijvoorbeeld uw bedrijfslogo op te laten zetten? Ook dat is bij ons mogelijk. Neem contact met ons op voor alle mogelijkheden.

Alternatieven voor een bourdon manometer

Afhankelijk van uw toepassing kan een ander type manometer beter aansluiten bij uw wensen. Denk hierbij aan:

Digitale manometers
Analoge manometers
Lagedruk manometers (voor drukken onder 1 bar)
Speciale manometers voor specifieke of extreme omstandigheden
